我們常見到的對刀儀產品有：機械檢查對刀儀、光屏檢測對刀儀和綜合對刀儀。在精密零件加工中有機械式和計算機控制式兩種形式。

（1）綜合對刀儀：刀柄定位的機構，刀柄定位標準是測量的基準，所以有很高得精準度要求，機床的精度要求通常接近機床主軸定位基準的要求，因此測量數據可以接近機床上的實際使用情況。

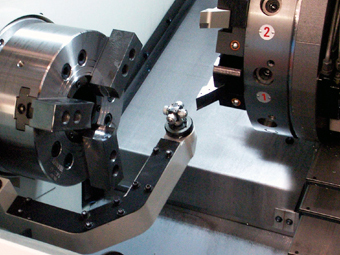

（加工中心對刀儀）

（2）測頭部分：精密零件加工探頭部分探頭部分具有接觸測量和非接觸測量。用于接觸測量的百分表直接測量刀具齒的最高點。該測量方法的精度約為0.002?0.001mm。它相對直觀，但是很容易損壞儀表頭和刀刃。

（3）非接觸式測量主要用于投影光幕。投影物鏡的放大倍數為8，10、15和30倍。由于光幕的質量，測量技術，視覺誤差等因素，其測量精度約為0.005mm。 盡管此測量方法不直觀，但可用于全面檢查切削刃的質量。

（4）測量數據處理裝置：由于制造技術的發展，數控機床的測試數據也需要得到有效的管理。因此，在工具設置工具上配置了計算機和輔助設備，它可以存儲，輸出，打印工具預設數據并與上級管理計算機，以形成有效的工具 FMC和FMS管理系統。

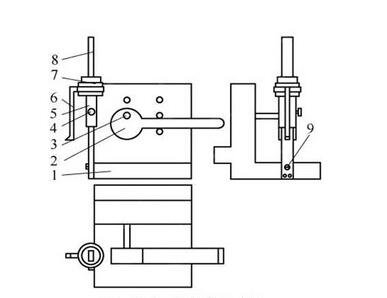

（機械對刀儀）

2.機械式對刀儀

在測量精密零件加工時用標準檢查棒校準千分尺，然后將工具安裝在刀架上，將刀架插入測量?jī)x器，并用測量塊和千分尺讀取刀具長度值。為了確保測量精度，將幾次測量的數據取平均值刀具半徑的測量類似于長度的測量。

以上三中對刀儀是加工時最常用到的也是最常見得三種。
