在精密零件加工中常見的直角溝槽有敞開式，封閉式和半封閉式三種，其中半封閉槽的尾部有立式銑刀圓?。A?。┖捅P型銑刀圓?。ㄅP圓弧）兩種形式，軸上鍵槽是用平鍵聯接軸與套的一種典型的直角溝槽，在銑床上銑削加工的特形溝槽有V型槽、T型槽、半圓鍵槽和燕尾槽等。

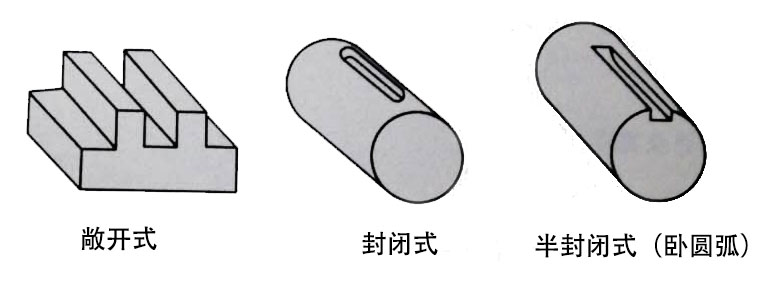

直角溝槽的種類

機床導軌、軸類零件的定位常采用V型槽：T型槽主要用于穿裝T形螺栓，如機床工作臺面上的T形槽，用于穿裝螺栓裝夾工件：燕尾配合通常也用于機床導軌，如銑床的縱向和垂直導軌。

一、直角溝槽和特形溝槽的銑削技術要求

（1）尺寸精度：槽的寬度、長度和深度都有一定的尺寸精度要求，尤其是對與其他零件相配合的部位，尺寸精度要求相對較高。如鍵槽的兩側面，因與平鍵配合，其寬度尺寸公差小于等于0.052mm。

（2）形狀精度：各種形狀的溝槽經過銑削精密零件加工后，應符合圖樣的形狀精度要求。直角溝槽和特形溝槽都由平面組成，因此，通常有平面度和直線度基本要求。用于配合的平面，其形狀要求比較高，如鍵槽的兩側面，T形槽基準直槽的兩側面，V形槽的V形面，燕尾槽的配合斜面和水平面等。

（3）位置精度：精密零件加工槽與基準之間一般都有位置精度要求，如軸上鍵槽一般有槽寬尺寸對工件軸線的對稱要求，又如T形槽中間平面與基準側面的平行度要求，幾條T形槽之間的平行度要求，此外，對在軸類零件上分布的溝槽，還有等分精度或夾角的要求。

（4）表面粗糙度：對組成槽的各表面都有表面粗糙度要求，用于配合的表面要求較小的表面粗糙度值，如工作臺面T形槽基準直槽的兩側面常用于夾具定位，因此要求具有較小的表面粗糙度值。
